Приложение 1. Система функциональных отверстий
Приложение 2. Усиление армирующим профилем
Приложение 3. Соединение импостов
Приложение 4. Крепление петли
Приложение 5. Регулировка фурнитуры ROTO

Приложение 1. Система функциональных отверстий

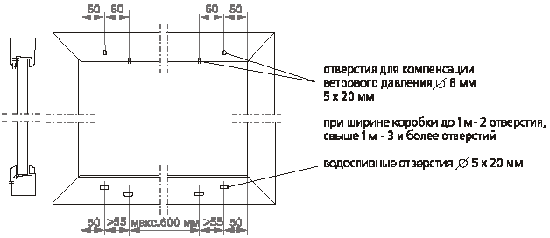

6.3.1. Отверстия для компенсации ветрового давления и отвода воды в глухих окнах

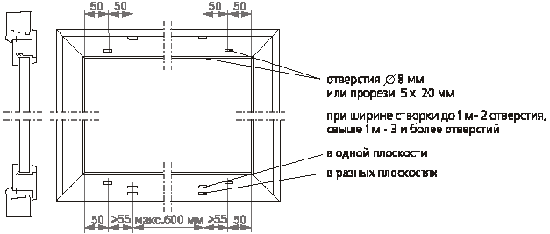

6.3.2. Отверстия для осушения полости между кромками стеклопакета и фальцами профилей в створке

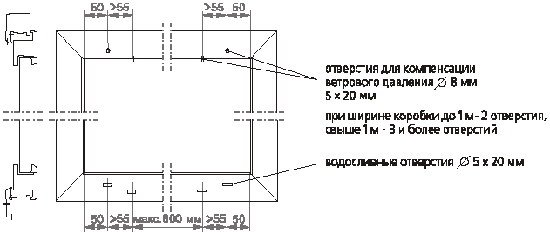

6.3.3. Отверстия для компенсации ветрового давления и отвода воды в коробке

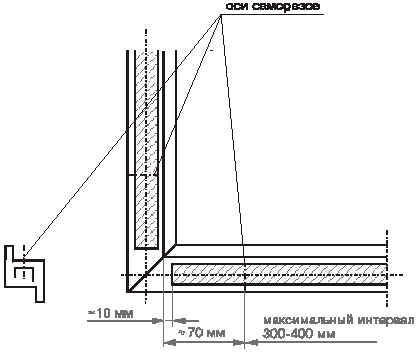

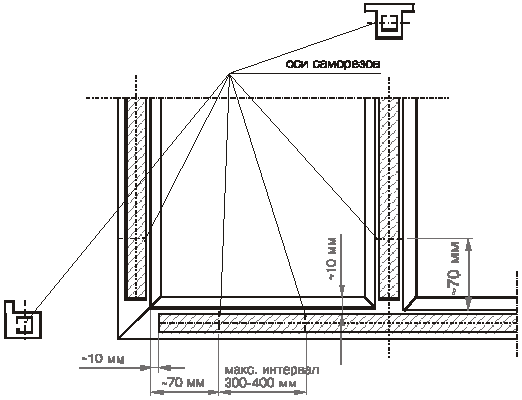

Приложение 2. Усиление армирующим профилем

Использовать саморезы 3,9-4,1 мм х 13-19 мм

Использовать саморезы 3,9-4,1 мм х 13-19 мм

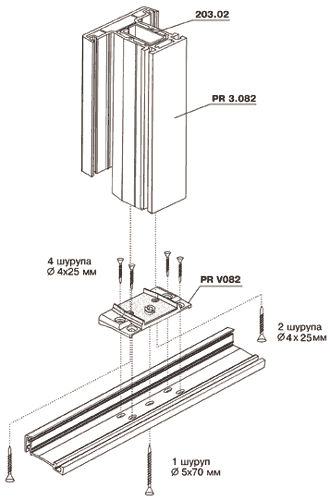

Приложение 3. Соединение импостов

Соединитель импоста арт. PR V082

Для импоста арт. 3.082
Обязательный крепеж шурупами в армирующий профиль

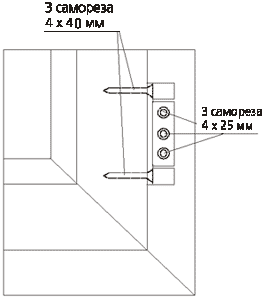

Приложение 4. Крепление петли

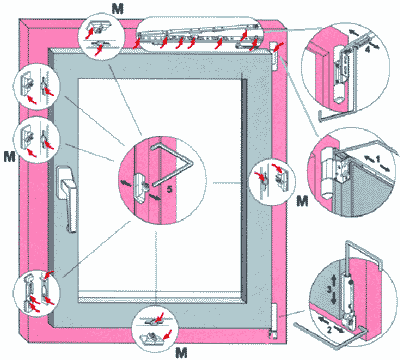

Приложение 5. Регулировка фурнитуры ROTO

Техническое обслуживание
Фурнитура ROTO гарантирует удобство обслуживания, безупречное функционирование и долговечность. Для обеспечения легкого хода фурнитуры места, обозначенные на рисунке стрелкой, рекомендуется смазывать (примерно раз в год). Этим Вы предохраните фурнитуру от заеданий и увеличите срок ее службы.

Регулировка
Регулировка осуществляется:
1. По ширине - в верхней петле на раме +4, -2 мм
2. По ширине - в нижней опорной петле на раме +2 мм
3. По высоте - в нижней петле на створке +2, -1 мм
4. Регулировка зажимного давления Љ в ножницах на раме +-1 мм
5. Регулировка зажимного давления Љ в ответных планках +-1 мм

Инструмент:
шестигранный ключ размером 4 мм P010A21
ключ на 13 (для петли K001B31) P010B13

= применять смазочные средства
Точки запирания, обозначенные буквой М , присутствуют только на окнах большого размера.
