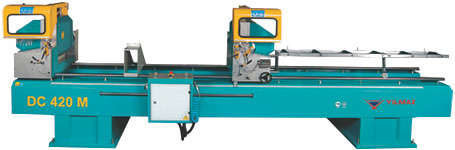

| "DC 420 M"
- ПОЛУАВТОМАТИЧЕСКАЯ ДВУХГОЛОВОЧНАЯ ПИЛА |
| |
| Двухголовочная пила с фронтальной подачей диска YILMAZ DC 420 M используется для резки ПВХ и алюминиевого
профиля. Фронтальная пила обеспечивает максимальную точность из всех других способов подачи пильного диска. |
| |
 |
| |
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
- Оснащенная двумя 420 мм твердосплавными дисками,
пила разработана для двухголовочной или одноголовочной
резки ПВХ, алюминиевых и деревянных профилей под
различными углами.
- Углы резки 15-22.5-30-45-90 градусов. Для проведения
режущих операций отрезные головы настраиваются
вручную
- Необходимый размер заготовки легко устанавливается
простым перемещением правой подвижной отрезной
головы на соответствующее расстояние
- Благодаря цифровому дисплею, расположенному
на правой подвижной отрезной голове, станок может
выполнять резку с точностью 0,1 мм
- Перемещаемая правая голова станка оснащена пневматической
тормозной системой
- Станок оснащен конвейерной системой, расположенной
у правой подвижной отрезной головы
- Отрезные головы приводятся в движение гидропневматическими
приводами, скорость вращения отрезных дисков может
быть настроена в зависимости от типа обрабатываемого
материала
- Панель управления станком разработана таким
образом, чтобы обе руки оператора были заняты
в течение всей рабочей операции для максимальной
безопасности.
СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ
- Пильные диски 2 х 420 мм.
-
Горизонтальные и вертикальные пневмоприжимы.
-
Пневмопистолеты для сдува стружки.
-
Рольганг для поддержки профиля (справа). |
|
|
| |
| |

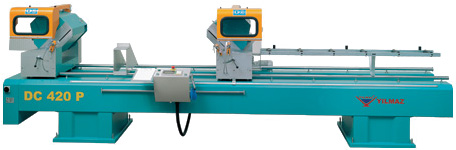

| "DC 420 P" - АВТОМАТИЧЕСКАЯ ДВУХГОЛОВОЧНАЯ ПИЛА |
| |
| Автоматическая двухголовочная пила с фронтальной подачей диска YILMAZ DC 420 P используется для резки ПВХ и алюминиевого
профиля. Фронтальная пила обеспечивает максимальную точность из всех других способов подачи пильного диска. |
| |
|
|
| |
|
| |
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
- Оснащенная двумя 420 мм. твердосплавными дисками,
пила разработана для двухголовочной или одноголовочной
резки ПВХ, алюминиевых и деревянных профилей под
различными углами.
- Левая режущая голова станка неподвижная, правая
может перемещаться.
- Для резки под углами 90 и 45 градусов пилы настраиваются
автоматически. Для резки под углами 15-22.5-30 градусов
и под другими промежуточными углами пила может быть
настроена вручную.
- Количество отрезаемых частей профиля может быть
запрограммировано с клавиатуры, расположенной на
панели управления станком.
- Станок оснащен конвейерной системой, расположенной
на правой подвижной отрезной голове.
- Обе отрезные головы станка оснащены защитными
кожухами, что обеспечивает полную защиту оператора.
- Отрезные головы приводятся в движение гидропневматическими
приводами
- Скорость вращения отрезных дисков может быть настроена
в зависимости от типа обрабатываемого материала
- Панель управления станком разработана таким образом,
чтобы обе руки оператора были заняты в течение всей
рабочей операции для максимальной безопасности
- Перемещаемая правая голова станка оснащена пневматической
тормозной системой, которая автоматически срабатывает
для фиксации отрезной головы в процессе резки.
СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ
- Пильные диски 2 х 420мм.
-
Горизонтальные и вертикальные пневмоприжимы.
-
Пневмопистолеты для сдува стружки.
-
Рольганг для поддержки профиля (справа).
| МОДЕЛЬ СТАНКА
|
DC 420М |
DC 420P |
| Диаметр пильного
диска/посадка, мм |
420/30-32 мм |
| Скорость вращения,
об/мин |
3000 об/мин |
| Подача воздуха |
6-8 бар, 50 л/мин |
| Мощность, Вт |
2x2,2 кВт |
| Питание |
380В/50Гц |
| Размеры станка,
см |
510x125x171 см |
| Масса станка, кг |
1062 кг |
1127 кг |
|
|
|
|
| |
| |

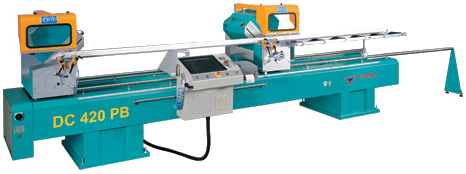

| "DC 420 PB"
- АВТОМАТИЧЕСКАЯ ДВУХГОЛОВОЧНАЯ ПИЛА |
| |
| Автоматическая двухголовочная пила YILMAZ DC 420 PB является последней разработкой компании "YILMAZ", сделанной на основе модели YILMAZ DC 420 P с добавлением компьютерного управления с оптимизацией раскроя, а также этикеточного принтера. |
| |
|
| |
|
| |
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
- Левая голова неподвижная, правая может перемещаться.
- Резка под углами 15°; 22.5°; 30° и другими промежуточными углами настраивается вручную.
- Станок оснащен конвейерной системой, расположенной у правой подвижной головы.
- Обе головы станка оснащены защитными экранами, что обеспечивает полную защиту оператора
- Для максимальной безопасности оператора управления станком с панели осуществляется обеими руками.
- Подвижная правая голова станка оснащена пневматической тормозной системой, которая автоматически срабатывает для фиксации подвижной головы в процессе резки.
- Гидро-пневматическая подача пильного диска во время резки позволяет в зависимости от рода материала регулировать скорость подачи диска.
- Станок отвечает требованиям < CE > стандарта.
- Позволяет резать одновременно два стандартных профиля.
- Компьютерная система с программным обеспечением Windows.
- Информация по профилю вноситься с помощью USB.
- Резка профиля на заготовки.
СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ
- Два твердосплавных пильных диска диаметром 420 мм.
-
Обдувочный пистолет.
-
Дополнительная конвейерная система на подвижной голове.
-
Устройство поддержки профиля.
-
Система охлаждения.
-
Баркотная система.
-
Дополнительный Пильный диск.
| МОДЕЛЬ СТАНКА
|
YILMAZ DC 420PB |
| Диаметр пильного
диска/посадка, мм |
420/30-32 мм |
| Скорость вращения,
об/мин |
3000 об/мин |
| Подача воздуха |
6-8 бар, 45 л/мин |
| Мощность, Вт |
2x2200 Вт |
| Питание |
380В/50 Гц |
| Размеры станка,
см |
116 x 501 x 170 см |
| Масса станка, кг |
1086 кг |
|
|
|
| |
| |
